Per illuminare il display e che le memorie M1, M2 e M3 non vadano
perse, aprire il vano batterie (31) e inserire 4 batterie da 1,5 V di tipo
AA (LR06) Le batterie non sono in dotazione all’apparecchiatura.
Collegare un’estremità del cavo di linea piatto alla presa del cavo
di linea sul retro del telefono, TEL LINE (5), e l’altra estremità alla
presa del telefono.
Collegare un’estremità del cavo della cornetta alla presa del cavo
sul fondo della cornetta (3) e l’altra estremità all’altra presa del cavo
sul lato sinistro della base (4). Verificare che si senta un tono di
chiamata quando si solleva il ricevitore.
Per completare l’installazione, scegliere uno dei due tipi di
montaggio: da tavolo o a parete (appeso alla parete).
MONTAGGIO SU TAVOLO
Per quanto riguarda il montaggio sul tavolo, il telefono è provvisto
di una parte rimovibile che consente di aumentare l’inclinazione del
dispositivo sul tavolo. Inserire la staffa (27) negli incavi posteriori
della cornetta (28) e premere la staffa in posizione fino a fissarla
saldamente.
MONTAGGIO A PARETE
Questa unità può anche essere montata o appesa alla parete. In tal
caso:
• Rimuovere il rialzo (27).

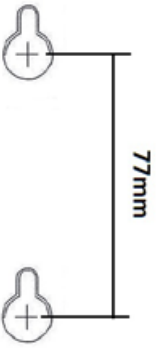

• Praticare dei fori nella parete a una distanza di circa 77 mm, come
illustrato nel disegno qui sotto:
• Inserire le viti. Usare viti del tipo: 3,5 x 25KA d=7mm.

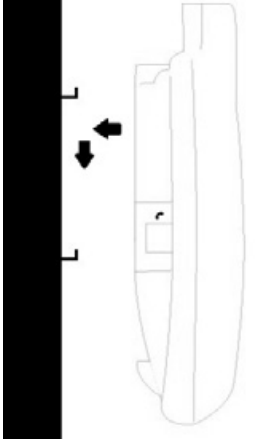

• Inserire la base negli alloggiamenti delle viti per il montaggio a
parete (29) e assicurarsi che sia perfettamente fissata.
• Para manter o aparelho sem o fio pendurado, a fixação na parede
(12) deve ser removida, virada a 180° e substituída com o suporte
virado para cima.
